技术文库 位置:首页 > 技术文库

AATCC 201织物干燥速率:加热板法

已阅读 0 2019-07-05 12:11

1. 适用范围

1.目的和范围

1.1这种测试方法决定了织物的干燥速率水,而在接触加热板设置在37°C,人的皮肤表面温度升高,身体开始出汗。

1.2此方法适用于所有人穿的各种面料,包括针织,机织织物,和非织造布,以及织物取自最终产品。

2.原理

2.1此方法确定保持恒温状态时,干燥织物在加热金属交界处以规定数量的水蒸发速率,

3.用途和限制

3.1本试验在受控制下进行实验室温度和相对温度湿度条件。虽然测试可以在其他条件下进行,为了比较结果,相同必须使用条件。

3.2本试验用同样的水进行测量。如果水到样品的边缘,那么有必要增加标本大小并重复用新标本进行测试。进一步,比较结果时,必须进行测试用相同的水量。

3.3织物的干燥速度可以测试其结构中的膜只要使用这种方法保湿即可织物的透气率是大于5,000克/平方米/天检测水蒸发多层复合面料也可以进行测试使用这种方法。

3.4在袜子中测试面料时,袜子应该被打开并且内部袜子的一部分与接触加热板,模拟接触织物与人体皮肤。

4.仪器和材料

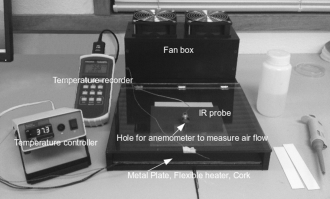

4.1干燥速率试验装置(见图。1)。



4.2温度记录仪 - 具备功能每1秒读数据一次存储,并传输到计算机数据文件。

4.3红外热电偶探头 - 温度范围为15-50±0.1°C。

4.4风扇箱 - 产量1.5±0.5m / s空气流过热的宽度板,直接在IR后面测量热电偶探头.

4.5金属板-30.5×30.5±0.5 cm.6.6柔性加热器-30.5×30.5±12.5px与控制器保持温度37±1℃。

4.6软木板绝缘-30.5×30.5±0.5厘米。

4.7微量移液器,可调节音量,0.100-1.000±0.003 mL。

4.8风速计-热线型,有能力测量空气流量从0.5-2.5±0.1米/秒。

4.9磁性,塑料或金属条,长15.0厘米,宽4.0±2.0厘米,0.2±0.1厘米厚,可用于固定标本到位。

4.10去离子水或蒸馏水。

5.抽样

5.1采取代表很多的卷样品。 如果在最终产品中测试面料,请拍摄每批三件物品。

6.测试样本

6.1从每个织物样品中切下三个标本(15.0×15.0±0.5厘米)来自整个区域的右侧,中间和左侧位置每个测试的样本宽度。

6.2如果测试服装或最终产品,从不同的部分取标本服装; 即袖子,背部和前部。

6.3如果测试袜子或袜子,请切开标本纵向并测试每个独特结构

7.调节

7.1试验前,条件试验样品按照ASTM D 1776的指示,调节和调节的标准实施规程测试纺织品(见14.2)。 条件样品在大气中至少4小时21±1°C(70±2°F),65±2%RH,分别铺设每个样品在屏幕或多孔架子上的空调

架。

7.2在标准大气中进行所有测试供测试用。

8.程序

8.1打开温度控制器为柔性加热器和风扇金属板温度稳定在37±1℃。

8.2使用热线风速计验证板上的气流是否为1.5±0.5米/秒。直接测量后面的气流红外热电偶探头。

8.3将试样放在金属上将试样放置5分钟平衡到金属板温度与试样的一侧有关放在皮肤旁边靠着金属板表面用一个剥离以固定标本的顶部边缘,最接近风扇的金属板面。

8.4放置红外热电偶探针在试样中间1.0±在样品上方0.1厘米处。有利于在金属板上有一个标记以IR的视野为中心热电偶探头。

8.5启动录像机,抬起自由端标本(相反的一面)磁条)并施加0.200±0.003样品下方的板上有一毫升水直接在红外热电偶下面探测。重新定位标本,使其重新定位标本覆盖水滴。开始时间是标本接触的时间用水。

8.6查看样本以确定由水产生的芯吸轮廓。确认水没有吸水标本的边缘。如果是水然后芯吸到样品的边缘使用较大的样本或减少体积。

8.7收集并记录温度每秒钟直到温度恢复到初始温度。重复对附加试样的试验。

9.计算和评估

10.报告

11.精度和偏差

以上信息来自互联网整理,仅供参考学习,如需了解完整的AATCC 201标准,请致电021-61485255


附件列表显示 标题:201808011812596131
返回
邮箱:sales@secolor.cn
